卸料器在使用過程中常見的問題及處理方法
來源：泊頭市天潤環保機械設備有限公司發布時間：2023/3/16 15:25:53
卸料器是由帶有數個葉片的轉子在圓筒形機殼內旋轉，從上部料斗落入的物料，充塞在葉片間的空格內，隨葉片的旋轉而卸出。

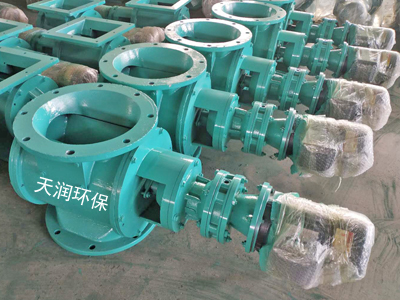

星型卸料器
工作時，粉塵靠自身重力落下，充滿上面和側面的星形葉片空格內。葉片轉子由電動機通過減速機轉動軸帶動，葉輪轉到下部粉塵靠自重卸下。
1.卸料器卡住不轉的故障原因和處理方法:
①可能因皮帶過松所致, 此時應張緊皮帶;
②有可能是進料過多而被卡, 此時應減少進料;
③也可能因在卸料器內發生物料咬夾所致, 可在卸料器進口處安裝擋板。
2.卸料器漏風的故障原因和處理方法:
①可能是連接件松動所致, 應擰緊連接件;
②可能是觀察筒脫膠造成漏風, 應重新膠合密封;
③也可能因轉子葉片磨損、間隙增大所致, 此時應更換卸料器;
④還有可能因外殼螺釘連接不好所致, 此時應重新連接好。
3.卸料器被物料堵塞的故障原因和處理方法:
①可能因卸料器停止運轉、物料排泄不出所致, 此時應先排除堵塞物料, 然后恢復轉動;
②也可能因壓力門漏風而所致, 此時應調節壓砣, 使存料管中的物料保持某種高度;
③也可能是進料過多所致, 應保持均勻進料;
④還有可能是卸料器轉速太低, 或關風器轉速太高, 造成排料不及所致, 應調整轉速。
4.空氣從卸料器帶出的物料增多的故障原因和處理方法:
①可能是卸料器內有物料堆積, 此時應增大卸料器容量或轉速;
②也可能因卸料器漏風所致, 此時應除漏風或者更換卸料器;
③還可能因卸料器進風管安裝不合理所致,應加以調整, 使進風管在進入卸料器前保持正直。
