斗式提升機的原理和結構解析
斗式提升機的原理和結構解析
來源:
泊頭市天潤環保機械設備有限公司
發布時間:
2024/8/13 14:41:13
一、提升機結構及工作原理

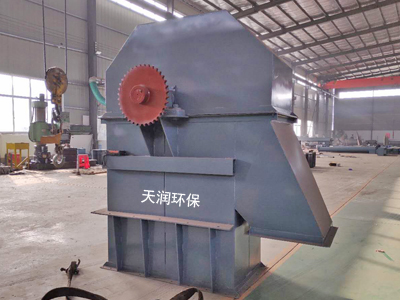

斗式提升機
是一種應用非常廣泛的機械輸送設備,其工作原理是牽引帶圍繞在頭輪和底輪之間,畚斗按距離固定在牽引帶上,外殼將畚斗和牽引帶密封,物料由機座進入運動著的料斗,沿機筒提升,在機頭處物料由料斗拋出,經卸料管卸出機外。
提升機主要構件:外殼、頭輪、底輪、牽引帶(鏈條)畚斗
二、斗式提升機特點
1)垂直輸送,結構緊湊、占地面積小、簡單;
2)密封性好,能在全封閉的罩殼內工作;
3)提升高度和輸送量都較大;
4)過載的敏感性大,斗和牽引件易損,不適應輸送大塊物料,須均勻加料,否則易堵塞。
三、
斗式提升機
的主要構件
牽引件、畚斗、機頭、機筒、底座;
1. 牽引件
牽引件有膠帶和鏈條兩種。
1.1 膠帶
1)材料:一般采用棉布芯橡膠帶,尼龍芯膠帶,鋼繩芯膠帶
2)特點:運轉平穩,自重小,價廉,噪音小,可使用較高的工作速度,但強度低,打孔固定畚斗使膠帶強度明顯下降,常用于干燥的、溫度低的、含油少的物料提升,不宜輸送含油量高、高溫、潮濕物料的提升(如熟胚)。
3)帶的連接方式:
a 搭接:簡單,用的多,但在接頭處的繞性差,注意接頭方向應順著膠帶運行的方向。搭接長度>2 個料斗間距;
b 平接:接頭繞性差
c 角接:角接的皮帶撓性好、強度高、接頭平整,運轉平穩適用于一些大型的提升機。
1.2 鏈條
1)常用鏈條:環鏈(HL),鍛造圓環鏈,鍛造方框鏈(鉤頭方框鏈);套筒滾子鏈-板鏈(PL)。
特點:自重大,運送速度低(0.5-1m/s,Vmax=1.5)價格高,運轉時有沖擊振動和噪音。但強度高,尤其適宜輸送高溫、潮濕、發粘、含油高的物料。
2. 畚斗
畚斗有鋼板沖制、焊接而成;塑料斗;尼龍斗
3. 畚斗的固定及間距
1) 畚斗在皮帶上的固定:要求操作簡單,牢固,拆卸方便,對牽引件的強度不應有較多的降低,要用特制沉頭螺釘。
2) 斗間距:決定斗在牽引件上的疏密,也即關系到斗升機的輸送量,斗間距小,輸送量大,但過小可能影響卸料。一般取斗深的2.5-3.5 倍,約200-400mm。
4. 機頭
機頭是有由頭輪、機頭外殼、卸料口、傳動裝置組成。提升機在頭輪軸上都會安裝止逆裝置,防止設備在運轉過程中出現故障出現倒轉現象造成堵料。
5. 機筒
1)形狀:即機殼的中間部分,有單管式(用于低速斗升機)雙管式(高速、粉塵多的工作環境)。
2)機筒尺寸:應確保料斗在其中運行時不發生碰撞。
3)觀察窗、檢修口。
6. 底座
1)由機座外殼、底輪、張緊裝置、進料斗、跑偏及測速感應裝置組成。底輪:D 底≤D 頭,減少裝料阻力
2)機座外殼:機座高度根據張緊裝置的行程確定,應使底輪在位置時不露出機座上表面,在位置時料斗與機座底面保持30-40mm。
3)側面安裝插板用以清理機座內的積料。
