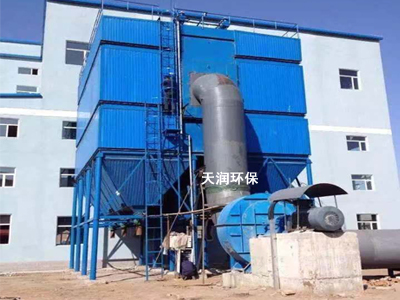

白灰窯除塵器也叫立窯用水除塵器，它主要由除塵塔，灰水分離器，噴霧系統，風機誘導系統等組成，通過管路練成一個連續除塵，灰水分離，粉塵回收利用和水再循環的完整運轉系統。相對于其他形式的除塵器，它投資少，是電除塵器的的二分之一，是大布袋除塵器的三分之一，對煙氣溫度適用范圍廣，對立窯操作要求。裝機容量小，低于 10KW ，運行費用低，回收的粉塵直接用于成球，水循環利用無二次污染。
1、進氣系統
白灰窯除塵器進氣系統包括進風口、進口節氣閥、擋風板、導風板、分配篩等，含塵氣流經輸送管道進入各個袋室，風速降低，大部分粉塵直接落入灰斗，減少了濾袋的負荷；沒有收下的粉塵與煙氣一起經導風板通過分配篩進入袋室，充滿整個空間，擋風板和分配篩_了含塵氣流和清灰氣流沿著濾袋方向向上流動。如果業主要求將設備制造成在線清灰時，這種氣流的移動方向可以大大減少清灰時的二次飛灰。
2、濾灰系統
白灰窯除塵器包括濾袋、袋籠、花板等，每個濾袋都套在一個袋籠上，目的是防止布袋被壓癟，花板用于支撐濾袋組件和分隔袋室和凈氣室，并作為除塵器濾灰系統組件的檢修平臺。
3、清灰系統
包括凈氣管、壓縮空氣管、脈沖閥、提升閥、文氏管等，凈氣管平行地排列在預先組裝的頂部凈氣室內，每一根凈氣管上都有若干小噴氣嘴，這些小噴氣嘴一一對應于每條濾袋上的文氏管。　凈氣管與外部壓縮空氣管連接，管的始端插入卡槽，末端與支撐角鋼焊接，并用管卡定位。
除塵器頂部安裝有壓縮空氣管道，管道與凈氣管相連。壓縮空氣由脈沖閥控制，脈沖閥與電磁閥相連接，整套清灰系統的運作由除塵器的控制系統統一控制。
檢測收塵器兩端差壓的傳感器固定在氣管的出口和入口，根據差壓計檢測的差壓信號控制收塵器的清灰周期。
4、排氣系統
包括出口節氣閥、排氣管道等組成的除塵器凈化氣體排放系統。
5、卸灰系統
包括灰斗上的清堵空氣炮或振打裝置、電加熱器、手動閘板閥、鎖風閥（雙層閥板閥或剛性葉輪給料機）、螺旋機或鏈運機或倉泵等。
6、氣路系統
包括儲氣罐、壓縮空氣管道、減壓閥、壓力表、氣源三聯體等。
7、保護系統
包括旁路系統、濾袋檢漏裝置、濾袋噴粉裝置和在線監控等。
